電液自動無壓風門結構組成：
 無壓風門為分體結構，在井下組合安裝使用。主要由門扇、門框、平衡機構、合頁等組成。門框采用鋼制型材焊接而成；門扇采用鋼制型材做骨架；門扇與連桿連接調節，使得風門能可靠關閉。

電液自動無壓風門電控裝置系統：
2.1安裝位置：
防爆電控箱安裝于巷道壁上。
2.2系統組成：

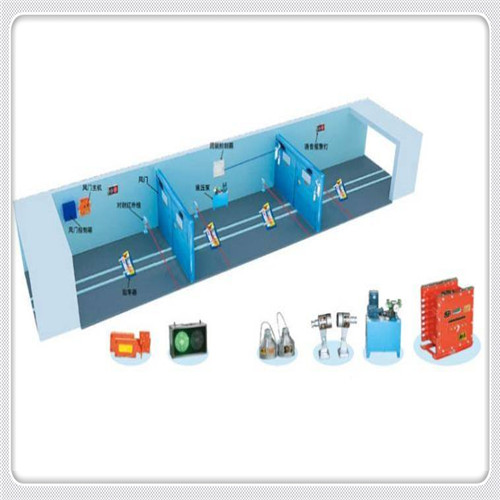

風門控制系統由風門主電控箱、隔爆兼本安型聲光報警器、紅外對射、本安接線盒、風門開閉狀態傳感器、油缸、油管、控制線路等附件構成。
2.3運行原理：
開門信號采用紅外傳感器方式，紅外傳感器安裝在門扇兩側的巷道壁上。
當車輛或行人到達風門紅外對射時，自動感應信號，其信號經PLC處理后輸出，直接控制風門液壓閥開啟風門；門綠色指示燈亮，語音提示“開門請注意，離開請關門”，此時，車輛或行人可安全通過風門。通過風門紅外對射時，延時一定時間風門自動關閉。
