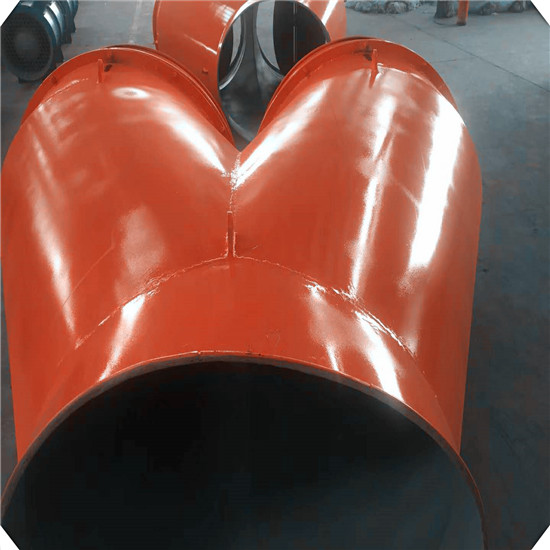

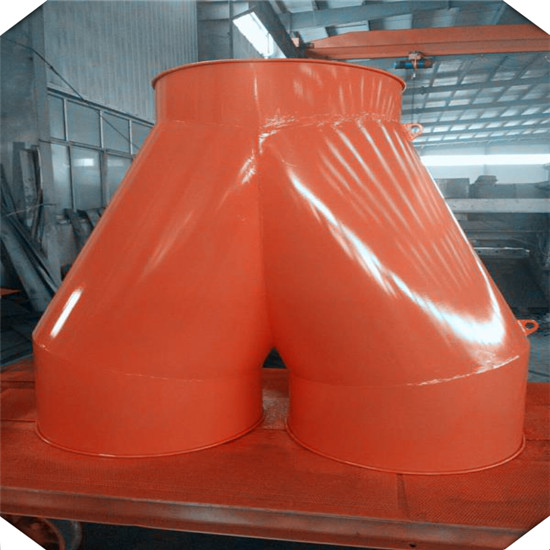

風筒自動切換裝置(FZQ-800)通風機切換方式
作者： 礦用風門來源： 互聯網
煤礦企業主通風機的安全運行直接關系礦井的安全生產，為了保證主通風機安全穩定的運行，必須做到穩定的供電，確保主通風機不間斷供電。快速切換裝置在煤礦企業主通風系統中的應用，能夠在一回供電線路故障時快速切換到備用供電線路，達到礦井不停風的目的，全力保障礦井的安全生產。（通風機自動切換裝置）
風筒自動切換裝置切換方式
（1）并聯切換。并聯切換適用于兩條或者多條進線電源檢修時人工倒閘操作或者因故障停電后的手動恢復送電。該種切換方式只能在正常情況下同頻系統的兩個電源之間用手動的方式來觸發。
（2）串聯切換。快速切換裝置啟動后，先使工作電源切斷，在滿足合閘條件的情況下使備用電源投人運行。這種方式母線斷電時間很短，僅為備用電源進線開關合閘的時間。多用于供電電源事故情況下的手動切換。
（3）同時切換。同時切換方式是介于并聯切換和串聯切換之間的切換方式。當快速切換裝置啟動后，設備先發出斷掉工作電源的命令，經過設備整定時間的延時后，判斷是否滿足合閘條件，滿足時將發出合閘命令，使備用電源投人使用。同時切換方式可以有效地避免兩回電源長時間同時工作還能最大限度的縮短故障母線段的斷電時間，多用于事故情況下的電源自動切換。
風筒自動切換裝置在煤礦通風系統中的應用
本文根據某礦實際情況簡要介紹快切裝置在煤礦通風系統的應用情況。工程中將電源快切裝置安裝在煤礦主通風機變電所內。根據設備技術要求，工程中將兩回電源線路的電壓、電流信號以及兩回電源線路進線開關柜和母聯開關柜中斷路器的開關
狀態信號和電源快速切換裝置的跳閘命令接人電源進線的跳閘回路，合閘命令接人母聯開關的合閘回路。以上兩種信號的接人便能為快速切換裝置提供是否動作提供有效的邏輯判斷依據。當任一進線電源故障時，快速切換裝置均能在設定的時間內斷開故障電源的開關，并合上母聯開關，保證故障段母線不失電，從而保證主要通風機能連續運轉。
