詳細說明：

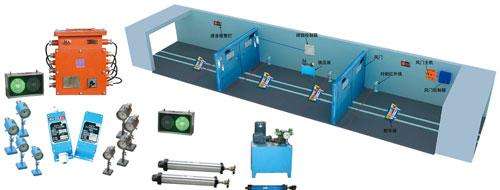

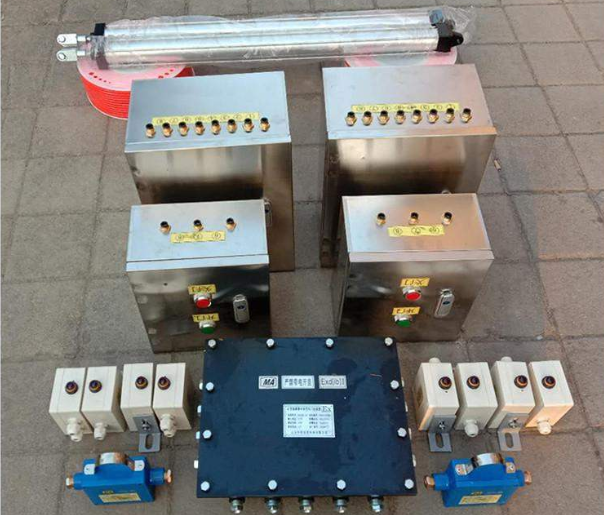

礦用風門電控裝置(自動風門控制裝置)由風門主電控箱、隔爆兼本安型聲光報警器、光控傳感器、紅外對射、本安接線盒、風門開閉狀態傳感器、隔爆電磁氣閥、氣缸、氣管、控制線路等附件構成。
礦用風門電控裝置運行原理
開門信號采用光控傳感器方式，光控傳感器傳感器安裝在門扇上，當行人或膠輪車到達光照傳感器位置式，用光照射光控傳感器感應信號，則風門開啟，通過后延時自動關閉風門。
當當車輛或行人到達A門光控傳感器時，照射光控傳感器感應信號，其信號經PLC處理后輸出，直接控制A門驅動系統開啟風門A；A門聲光報警器綠色指示燈亮，語音提示“開門請注意，離開請關門”同時B門紅色指示燈亮，語音提示“對面風門已開，請稍后”，此時，車輛或行人可安全通過A門。通過A門紅外對射時，延時一定時間風門自動關閉。
延時一定時間后，信號經PLC處理后輸出，直接控制B門驅動系統開啟風門B；B門聲光報警器綠色指示燈亮，語音提示“開門請注意，離開請關門”同時A門紅色指示燈亮，語音提示“對面風門已開，請稍后”，此時，車輛或行人可安全通過B門。通過B門紅外對射時，延時一定時間風門自動關閉。
正常狀態下A門與B門閉鎖，同時只能打開一道風門。
必須在門體兩側安裝醒目的停車指示標記，在門扇完全開啟前，車輛不得超過停車線。
風門自動系統具有多重保護機制，有比較高的安全、穩定性。首先，防夾功能是將紅外傳感器安裝在每道門的兩側，如關門時有車輛通過可立即開門，避免車輛碰撞門扇，出現事故。其次，風門的開關是通過油缸來實現，具有閉鎖功能。一道門開啟時，另一道門閉鎖，防止兩道風門同時打開，造成風流短路。
當停電狀態下，可手動按鈕控制風門的打開和關閉。
