名稱：壓力平衡風門

分類：平衡風門

咨詢熱線：13345287774

詳細說明：

煤礦用平衡風門采用壓力式平衡風門來代替原來的木制風門。外購的壓力平衡風門由于結構形式不合理，強度不足，不能在我礦使用，因此我們自制了特殊的壓力平衡風門。

壓力式平衡風門是由兩扇面積相等的門與一平行雙曲柄四連桿機構和配重組成。平行雙曲柄四連桿機構的特點是：兩曲柄長度相等，回轉方向相同，角速度相等。我們利用這一特點，設計了風門的連桿機構。該機構是由一個銳角三角架、一個鈍角三角架和一根長度可調的拉桿組成，三角架與拉桿為可回轉聯接形式，兩個三角架分別與兩扇門固定，其回轉點與門軸的距離相等，即兩曲柄長度相等，拉桿長度與兩門軸的距離相等。

風門的工作原理，風門開啟時，利用連桿機構使兩扇門一扇朝里，一扇朝外同時開啟，待工作人員或設備通過后，靠配重拉動連桿機構，使兩扇門同時關閉，因?yàn)轱L(fēng)壓作用在兩扇門上的壓力相等，方向相同，門的開啟方向不同，所以兩扇門上的壓力相互抵消，風門開啟時，只要克服了門軸的回轉阻力和各部門的磨擦阻力，便可很容易開啟，在門縫漏風處上好密封條，靠負壓的作用力與門自動貼緊，起到密封作用。

壓力平衡風門為了解決該風門的強度問題，我們做了以下的工作：

⑴把門體做成桁架結構。根據西四風井的風壓情況，經過計算、設計，風門的主框架為 8# 槽鋼，在抗扭轉薄弱的地方設計了相應的 L75×75 的角鋼做為加強筋。

⑵門軸設計成鉸接式。風門自重為 300kg，考慮到風門的自重和風壓，門軸設計成鉸接式，每扇門有 2 個門軸，門軸直徑為 φ20mm，單個門軸長度為 170mm。

壓力平衡風門為了解決風門的漏風問題，我們做了以下的工作：

⑴每扇門均用整塊 3mm 厚的鋼板做成。

⑵兩扇門采用搭接結構，搭接寬度為 50mm，在每扇門的搭接處各用毛氈做成密封條。

⑶在門與門框之間用 2mm 厚的橡膠板做為密封條，靠負壓自動密封。

⑷考慮到該風門下有鋼絲繩運動，用尼龍膠帶做為風門下部的密封件。

壓力平衡風門創新點

⑴把木制風門變?yōu)殇摻Y(jié)構風門，增加了風門的強度，減小了風壓的漏損。

⑵兩扇門上的壓力相等，方向相同，門的開啟方向不同，所以兩扇門上的壓力相互抵消，開啟力小。

⑶可調長度拉桿能夠調節風門的間隙。

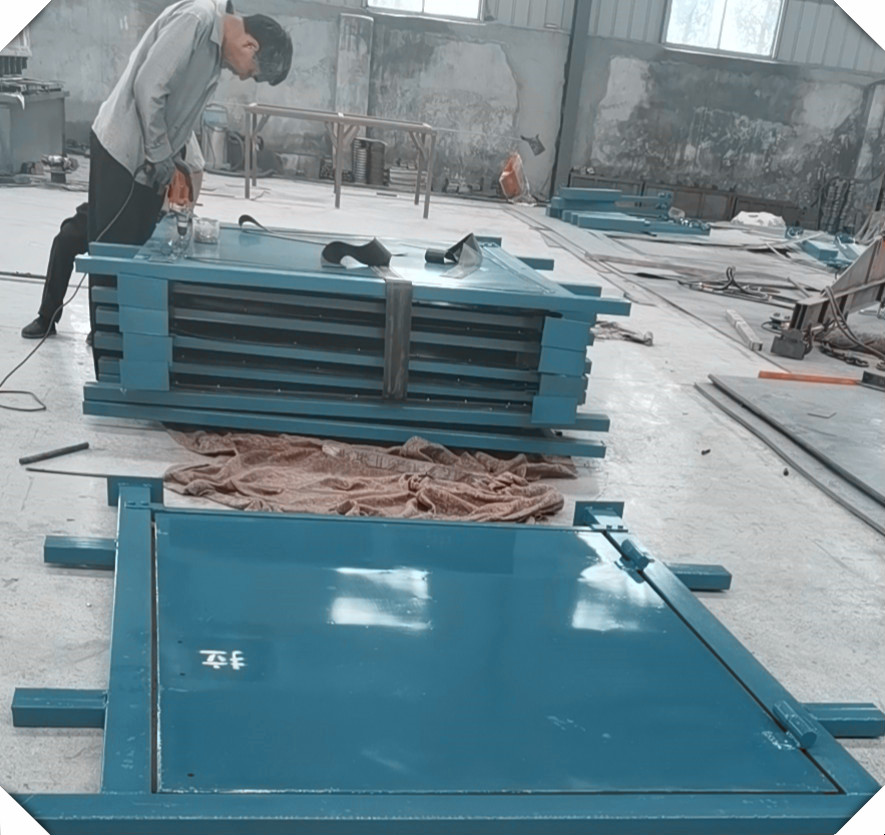

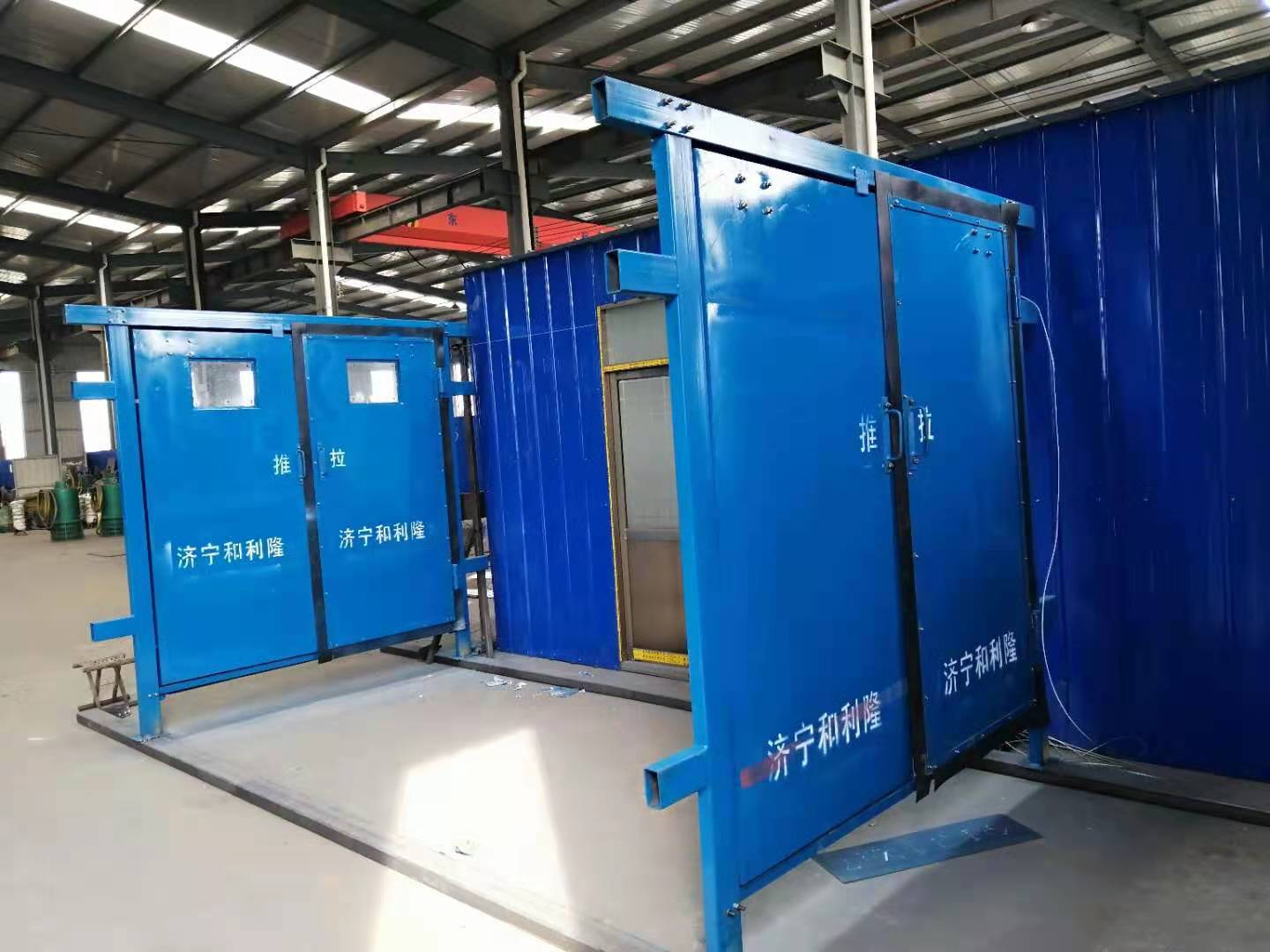

壓力平衡風門實物圖
